Maquinaria Co., Ltd. de la industria pesada de Shangai Banghuai
| Lugar de origen: | Shangai |
|---|---|
| Nombre de la marca: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Certificación: | ISO9001 |
| Cantidad de orden mínima: | 1 |
| Precio: | Price negotiable |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 |
| Número de modelo: | PEV90 | Capacidad de producción: | 0-500 |
|---|---|---|---|
| Materiales aplicables: | Mineral de la diversa dureza | Campos del uso: | Mina y machacamiento |
| dimensión total: | 7460×6240×4250 | Tamaño portuario de la descarga (milímetros): | 60-175 |
| Peso (T): | 13.5 | PODER DEL MOTOR (KILOVATIOS): | 90 |
| Alta luz: | trituradora de mandíbula de 360m m PE,trituradora de mandíbula de 280kw PE,trituradora del mineral de hierro 280kw |
||
Descripción de producto
Trituradora de la mina de la trituradora de piedra de la trituradora del cono de la trituradora de mandíbula PEV1500×1800

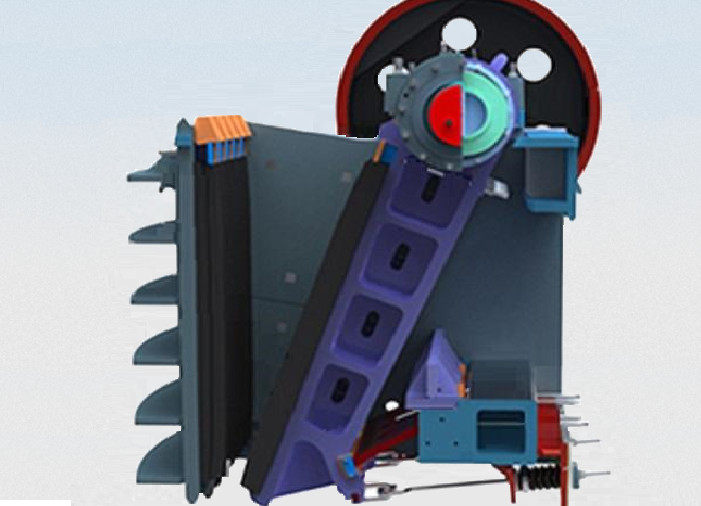

La trituradora se compone principalmente de la placa del guardia de la cabeza del mandíbula, de la placa móvil del mandíbula, de la placa fija del mandíbula, de la placa lateral del guardia, del bastidor, de la base del anfitrión (muy bien quebrada sin la correa), de la placa del codo, de la primavera, del cojín de la placa del codo, del mecanismo del ajuste del puerto de la descarga, del eje excéntrico, del transporte, de la polea de correa (rueda volante), del sistema el comenzar, cerrando el dispositivo y el sistema lubricante.
El marco se suelda con autógena con la placa de acero. La placa fija del mandíbula se compone de las placas fijas superiores y más bajas del mandíbula y de las placas fijas medias del mandíbula (más de 75 quebrados), que se fijan en la pared delantera del bastidor a través del mandíbula fijo que presiona el hierro y los pernos fijos; La placa movible del mandíbula es fijada en la cabeza del mandíbula por el mandíbula movible que presiona el hierro.
Además de apoyar la cabeza del mandíbula y de hacer que corre según cierta pista del movimiento, el trazador de líneas desempeña un papel protector cuando la cavidad machacante incorpora la materia extranjera que no puede estar rota y los aumentos de la carga agudamente; Ése es cortar la carga y proteger otras piezas contra daño con fractura del uno mismo.
El dispositivo de ajuste adopta el tipo del ajuste de la cuña, y la cuña puede moverse a la izquierda e a la derecha en el canal inclinado de la pared posterior del bastidor; Gire la nuez giratoria del dispositivo de ajuste para conducir la cuña para moverse a la izquierda e a la derecha, para ajustar el tamaño del puerto de la descarga.
La barra del tirón de la primavera, primavera y dispositivo de la fijación desempeña un papel de fijación para apretar el mandíbula móvil y para evitar la placa del codo se caiga, para hacer que la trituradora actúa normalmente. Cuando la trituradora funciona, la presión de la primavera no debe ser demasiado grande, mientras el sonido del impacto entre la placa del codo y la placa del codo que ajustan el asiento pueda ser eliminado.
| Modelo | PEV75 | PEV90 | PEV106 | PEV125 | PEV160 | PEV200 | |
| Tamaño de la entrada de la alimentación (milímetros) | 750 | 900 | 1060 | 1250 | 1600 | 2000 | |
| Profundidad del puerto de la alimentación (milímetros) | 500 | 600 | 750 | 950 | 1200 | 1500 | |
| Energía eléctrica (kilovatios) | 55-75 | 75-90 | 132 | 160 | 250 | 400 | |
| Tamaño de la descarga (milímetros) | Tamaño del puerto de la descarga (milímetros) | Capacidad (t/h) | |||||
| 0-60 | 40 | 55-80 | |||||
| 0-75 | 50 | 70-90 | |||||
| 0-90 | 60 | 80-110 | 120-155 | ||||
| 0-105 | 70 | 105-130 | 140-180 | 155-200 | |||
| 0-120 | 80 | 120-150 | 160-210 | 175-230 | |||
| 0-135 | 90 | 130-170 | 180-235 | 200-260 | |||
| 0-150 | 100 | 150-190 | 200-260 | 220-290 | 290-380 | ||
| 0-185 | 125 | 190-260 | 250-325 | 280-365 | 350-455 | ||
| 0-225 | 150 | 250-340 | 300-390 | 335-435 | 410-535 | 520-675 | |
| 0-260 | 175 | 350-455 | 390-510 | 470-610 | 595-775 | 760-990 | |
| 0-300 | 200 | 445-580 | 530-690 | 675-880 | 855-1110 | ||
| 0-340 | 225 | 590-770 | 750-975 | 945-1230 | |||
| 0-375 | 250 | 650-845 | 825-1070 | 1040-1350 | |||
| 0-410 | 275 | 900-1170 | 1130-1470 | ||||
| 0-450 | 300 | 980-1275 | 1225-1590 | ||||
1, Componentes, fabricación excelente
El mandíbula movible se hace de buenos materiales y es durable. El montaje movible del mandíbula se compone de las piezas de acero fundido de alta calidad y es conducido por dos ruedas volantes grandes de la pieza de acero fundido. Además, el eje excéntrico pesado también es procesado forjando, que hace la operación de esta serie de trituradoras de mandíbula más confiable.
2, Coordinación y de alta resistencia confiables
El asiento que lleva adopta la estructura de acero integral de molde, que puede asegurar el ajuste completo con el marco machacante, y aumentar grandemente la fuerza radial del asiento que lleva, mientras que el asiento que lleva partido no tiene esta ventaja. Usando tecnología del análisis de elemento finito, la trituradora tiene más de alta resistencia.
3, Operación simple, segura y rápida
La cavidad machacante adopta una estructura simétrica de la forma de “V”, que hace la anchura real del puerto de la alimentación constante con la anchura nominal del puerto de la alimentación. El ajuste del puerto de la descarga es más rápido y más conveniente. Las trituradoras de mandíbula europeas de la serie se equipan del dispositivo de ajuste del puerto de la descarga de la cuña, que es más simple, más seguro y más rápido que el viejo ajuste de la junta.
4, Vida de servicio y de alto rendimiento largos
El transporte seleccionado tiene una especificación más grande y fuerza de sustentación más alta. Todas las trituradoras de mandíbula europeas se equipan de ejes del cojinete excéntricos más grandes y más durables que otras trituradoras de la misma especificación.
Su fuerza de sustentación más alta y sello de laberinto eficaz grandemente prolongar la vida de servicio de los transportes. Además, la trituradora de mandíbula también adopta la placa dentada del guardia, que aumenta la longitud útil de la placa del mandíbula y hace la salida más alta.
Cuando los trabajos de la trituradora de mandíbula, el motor conducen la polea para conducir el eje excéntrico para girar, de modo que el mandíbula móvil se acerque y salga periódicamente del mandíbula estático, dando por resultado el machacamiento múltiple de los materiales que incorporan la cámara machacante, tal como protuberancia, frotando y moliendo, de modo que los materiales a ser cambio machacado del tamaño de partícula grande al tamaño de pequeña partícula, y la caída hasta el tamaño de partícula cumpla gradualmente los requisitos y se descargue de la trituradora.
