máquina centrífuga del mineral de hierro de la alimentación del concentrador 30m m del oro 1.5kw

1, Descripciones de producto

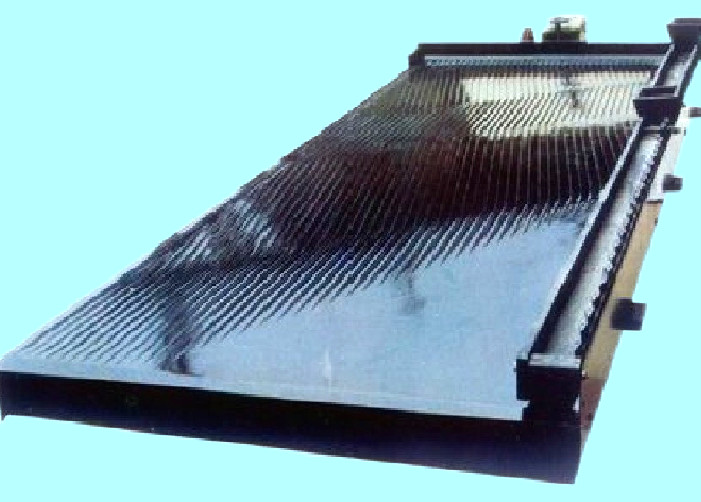

la coctelera de 6 s (también conocida como la coctelera 6S, la coctelera de la reducción y coctelera de FRP) pertenece al equipo de la reducción de la gravedad, desarrollado del canal inclinado plano, y formó más adelante su propio sistema caracterizado por su movimiento de intercambio asimétrico. La coctelera de 6 s se compone de tres porciones: superficie, marco y mecanismo de transmisión de la cama. La superficie de la cama es trapezoidal o rombal, con una inclinación transversal de 1 ° ~ ° 5. El canal de alimentación del mineral y el canal de alimentación del agua se configuran sobre el borde inclinado. Las tiras de la cama se arreglan longitudinalmente en la superficie de la cama, y sus disminuciones de la altura del final de conducción al lado opuesto. La superficie entera de la cama es apoyada por un marco, y un dispositivo de transmisión está instalado en un extremo de la superficie de la cama. Estes último pueden hacer el movimiento de la superficie de la cama adelante y tener las características del movimiento de vuelta rápido al acercarse al extremo, que se llama movimiento diferenciado.

la coctelera 6-s es un equipo común de la reducción para separar los minerales de grano fino. Al procesar los minerales de metal, la gama de tallas eficaz de la partícula de la reducción es 3 ~ 0.019m m, y el tamaño de partícula del límite superior pueden alcanzar 10m m. La ventaja excepcional de la coctelera de 6 s es alta exactitud de separación. Después de una separación, el concentrado de alto grado o los tizones inútiles puede ser obtenido, y los productos múltiples se pueden conectar al mismo tiempo. La coctelera plana de 6 s es fácil de tomar cuidado de y de ajustar. La desventaja principal es que el equipo cubre una área extensa y la capacidad de proceso por área de la planta de la unidad es baja.

2, Parámetros técnicos

3, Principio de funcionamiento

El uso de sacudir la tabla tiene una historia de casi 100 años. La tabla de sacudida original fue hecha para la preparación de carbón en 1890 usando el movimiento de intercambio asimétrico de la superficie de la cama causado por el impacto. La coctelera de 6 s para la reducción (coctelera de la reducción) fue hecha por A. Wilfley a partir de 1896 a 1898 y adopta el mecanismo excéntrico del codo. En 1918, el plantio hizo otro mecanismo de transmisión con la palanca de la leva. Estas dos 6 estructuras principales de la coctelera de s son todavía funcionando después de la mejora. Después de la Segunda Guerra Mundial, Alemania hizo una coctelera rápida de 6 s con la impulsión excéntrica. El tipo 6 coctelera de la primavera de la inercia de s fue desarrollado con éxito en 1964 y se ha popularizado y se ha aplicado en la producción.

4. Estructura principal plegable

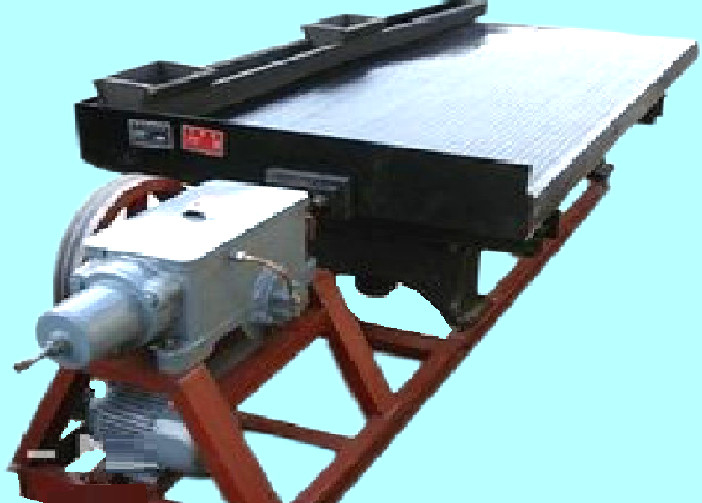

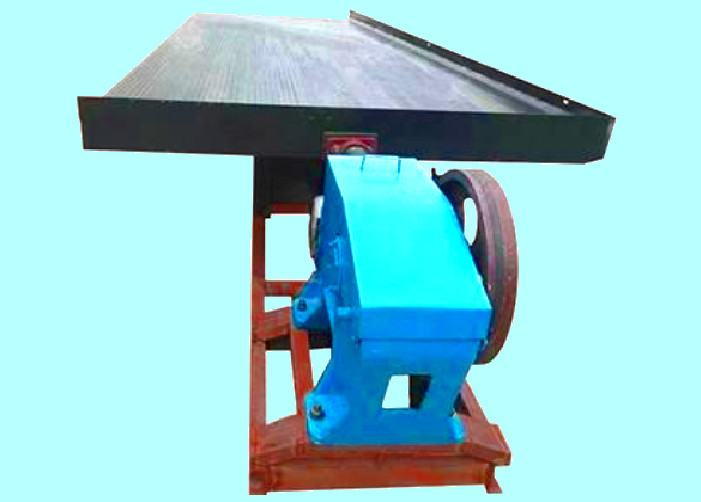

La coctelera se compone principalmente de ocho porciones: cabeza de la cama, motor, regulador de la cuesta, superficie de la cama, canal del mineral, el tanque de agua, tira entrante y sistema lubricante. El movimiento de intercambio es observado por el mecanismo de transmisión inestable de la biela. El motor conduce la polea grande para conducir el cigüeñal para girar a través de la impulsión de correa, y el eje de balancín se mueve hacia arriba y hacia abajo. Cuando el eje de balancín se baja, la placa del codo empuja el eje posterior y la barra de intercambio para moverse al revés. Se comprime la primavera, y la superficie de la cama está conectada con la barra de intercambio a través del asiento del acoplamiento. Por lo tanto, en este tiempo, la superficie de la cama también se mueve al revés. Cuando el eje de balancín se mueve hacia arriba, es empujado por la tensión de la extensión de la primavera, entonces la superficie de la cama se mueve adelante.
